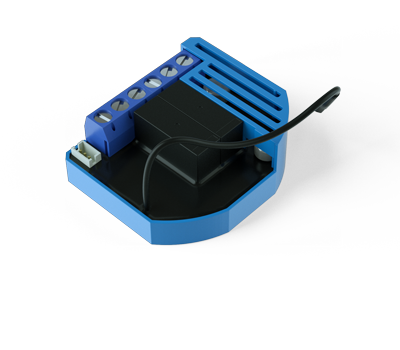

Ovládač motorov DC 12-24V Qubino
- Kompletné špecifikácie
- Komentáre 0
- Ovládač motorov DC 12-24V QubinoSkladom u dodávateľa58,50 €/ ks
Na čo sa používa?
Qubino Flush Shutter DC je ideálnym modulom na pridanie 12-24V motorov do Z-Wave siete. Je to jedinečný modul, nakoľko žiadny iný Z-Wave modul na ovládanie motorov nefunguje spôsobom otáčania polarity.
Najmenší z najmenších
Qubino moduly sú najmenšie spomedzi všetkých konkurenčných modulov a ľahko sa zmestia do krabičky pod vypínač.
Spotreba na minime
Qubino ovládač motorov dokaže meriať spotrebuje pripojeného zariadenia. Samotný modul má spotrebu len menej ako 0,4 W.
Jedinečne všestranný
Qubino Flush shutter DC môže byť použitý v teplotách od -10 ?C až do + 40 ?C. Ponúka možnosť pripojiť digitálny teplotný senzor čo znamená že je možné vytvoriť scénu pre riadenie kúrenia na základe nameraných teplôt. Každý tento modul navyše funguje ako opakovač (repeater) signálu Z-Wave takže zabezpečuje aj bezproblémové pokrytie.
Jednoduchá inštalácia
Extrémne malé rozmery a špeciálne navrhnutý kryt znamenajú, že inštalácia tohto zariadenia je jednoduchosť samá. Samozrejme, keďže sa jedná o elektrické zariadenie, inštaláciu by mal vykonávať licencovaný elektrikár. K správnemu zapojeniu vedú 3 jednoduché kroky:
1. Odpojte vypínač, pod ktorý sa relé bude umiestňovať, od kabeláže
2. Zapojte kabeláž, ktorá bola pôvodne zapojená do vypínača, do samotného Qubino modulu a vypínač pripojte do Qubino modulu.
3. Schovajte Qubino modl do krabičky a inštaláciu ukončíte opätovným nasadením vypínača.
Najviac testované a najspoľahlivejšie moduly
Qubino moduly sú takpovediac "nainštaluj a zabudni" produkty. Tieto produkty sú navrhnuté tak, aby vydržali poriadne dlho kvôli čomu je v nich používaná len tá najlepšia elektronika. Tieto moduly sú taktiež snaď najviac testovaná Z-Wave moduly na trhu. Slevinsky Inštitút Kvality a Metrológie (SIQ), kde bola testovaná konštrukcia aj celková bezpečnosť a všetky ostatné parametre v súvislosti s EN60669-2-1 štandardom.
Schéma zapojenia
Technické parametre
| Napájanie | 12-24V DC +-10% 50 / 60 Hz, (24–30 VDC) |
| DC | 2 A |
| Ochrana proti preťaženiu | 5 A |
| MAC DC | 48W (24 VDC) |
| Presnosť merania | +/-5% |
| Rozmedzie teplotného čidla (čidlo nie je súčasťou balenia) | -50° ~ +125°C |
| Teplotné max. hodnoty | -10° ~ +40°C |
| Dosah | do 30 m vnútri (záleží od stavebného materiálu) |
| Rozmery (ŠxVxH) | 41.8 x 36.8 x 16.9 mm |
| Rozmera balenia | (79 x 52 x 22) |
| Hmotnosť (vrátane balenia) | 28 g (34 g) |
| Spotreba | 0.4 W |
| Pre inštaláciu v krabičkách | OE >= 60 mm or 2 M, depth >= 60 mm |
| Ovládanie | Relé(2x) |
V systéme SmartThings je možné ovládať len pohyb hore/dole.
