Shelly Pro 3EM 120A v2 – 3-fázový elektromer s CT svorkami, Wi-Fi, Ethernet a Modbus

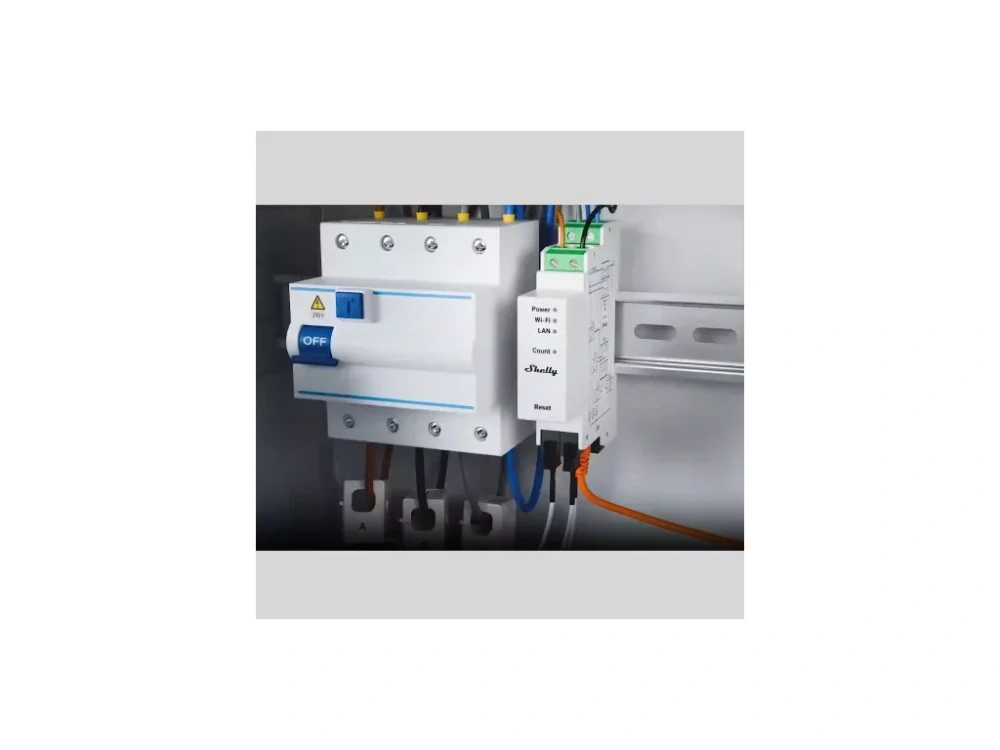

Shelly Pro 3EM 120A v2 je profesionálny 3-fázový elektromer s prúdovými transformátormi (CT) určený na presné monitorovanie spotreby a výroby elektrickej energie. Montuje sa na DIN lištu v elektrickom rozvádzači a umožňuje samostatne sledovať napätie, prúd, činný a zdanlivý výkon, účinník a energiu na jednotlivých fázach.

Vďaka bezkontaktným CT svorkám sa prúd meria bez nutnosti viesť meraný vodič priamo cez samotné meracie zariadenie. Shelly Pro 3EM 120A v2 je vhodný pre domácnosti, fotovoltické elektrárne, EV nabíjanie, kancelárie, prevádzky aj pokročilé systémy automatizácie budov.

Zariadenie podporuje Wi-Fi, Ethernet, Bluetooth, MQTT, HTTP, WebSocket, REST API a Modbus, takže namerané údaje možno využívať aj v lokálnych automatizačných systémoch bez nutnosti spoliehať sa na cloud.

Presné 3-fázové meranie až do 120 A

Shelly Pro 3EM 120A v2 dokáže merať prúd až 120 A na každej fáze a podporuje aj meranie na neutrálnom vodiči.

Sleduje napríklad:

• napätie,

• prúd,

• činný výkon,

• zdanlivý výkon,

• spotrebovanú a vyrobenú energiu,

• účinník,

• fundamentálnu reaktívnu energiu.

Meranie je 4-kvadrantové, takže zariadenie dokáže zaznamenať nielen odber elektrickej energie, ale aj tok energie opačným smerom – napríklad dodávku prebytkov z fotovoltiky do distribučnej siete.

Presnosť merania činného výkonu a energie zodpovedá triede B podľa IEC 62053-21.

CT svorky – meranie bez prerušenia vodiča

Súčasťou balenia sú 3 prúdové transformátory CT 120 A. Tie umožňujú merať prúd bez toho, aby bolo potrebné viesť celý zaťažovací prúd cez samotný elektromer.

To je praktické najmä pri dodatočnej inštalácii do existujúceho rozvádzača.

Dôležité: inštalácia do elektrického rozvádzača a pripojenie napäťových meracích vodičov je práca pre osobu s príslušnou odbornou spôsobilosťou. Pred montážou je potrebné dodržať zapojenie a bezpečnostné pokyny výrobcu.

Monitorovanie fotovoltiky, spotreby aj prebytkov

Shelly Pro 3EM 120A v2 je vhodný na sledovanie energetických tokov vo fotovoltických systémoch.

Môžete sledovať napríklad:

• aktuálnu výrobu fotovoltiky,

• aktuálnu spotrebu domu,

• odber zo siete,

• dodávku prebytočnej energie do siete,

• zaťaženie jednotlivých fáz,

• dlhodobú spotrebu a výrobu.

Vďaka dostupným dátam je možné vytvárať automatizácie, ktoré napríklad spustia spotrebič alebo upravia výkon nabíjania elektromobilu podľa aktuálnych prebytkov z fotovoltiky.

Samotný Shelly Pro 3EM však nemá výkonové relé na spínanie záťaže. Ak potrebujete podľa nameraných hodnôt zároveň ovládať kontaktor alebo inú záťaž, je potrebné použiť vhodné externé spínacie zariadenie, napríklad Shelly Pro 3EM Switch Add-on.

Modbus, MQTT a lokálne API

Jednou z hlavných výhod verzie v2 je širšia možnosť profesionálnej integrácie.

Shelly Pro 3EM 120A v2 podporuje:

• Modbus,

• MQTT,

• HTTP,

• WebSocket,

• REST API,

• RPC,

• skriptovanie,

• webhooky.

To umožňuje pripojiť elektromer k systémom ako Home Assistant, ioBroker, openHAB alebo Node-RED, ale aj k nadradeným systémom budovnej automatizácie či priemyselným systémom.

Vďaka Ethernetu je možné zariadenie pripojiť do LAN siete káblom, pričom k dispozícii je aj Wi-Fi.

Lokálna prevádzka bez závislosti od cloudu

Shelly Pro 3EM 120A v2 disponuje vlastným webovým rozhraním a lokálnymi komunikačnými možnosťami. Automatizácie preto môžu fungovať priamo vo vašej lokálnej sieti.

K dispozícii je:

• Ethernet,

• Wi-Fi,

• MQTT,

• HTTP,

• WebSocket,

• REST API,

• Modbus,

• lokálne skriptovanie.

Zariadenie má tiež RTC – reálne hodiny, ktoré umožňujú zachovať presné časové značky meraní aj pri výpadku internetového pripojenia.

Lokálne ukladanie údajov

Namerané energetické údaje sa ukladajú priamo do energeticky nezávislej pamäte zariadenia.

Shelly Pro 3EM 120A v2 poskytuje:

• záznamy s rozlíšením 1 minúta,

• lokálne uloženie približne 45–60 dní podľa dostupnej kapacity a údajov,

• export údajov,

• export vo formáte CSV,

• získanie údajov vo formáte JSON cez RPC.

Ani krátkodobý výpadok internetového pripojenia preto nemusí znamenať stratu zaznamenaných údajov.

Podpora Matter

Shelly Pro 3EM 120A v2 môže po aktualizácii na podporovanú verziu firmvéru poskytovať aj Matter kompatibilitu.

Možnosti integrácie však závisia od použitého ekosystému a konkrétnej funkcie. Pre pokročilé energetické monitorovanie a automatizácie sú naďalej veľmi dôležité lokálne API, MQTT, Modbus a ďalšie natívne rozhrania Shelly.

Ochrana a kontrola správneho zapojenia

Zariadenie dokáže kontrolovať aj sled fáz a upozorniť na jeho nesprávne zapojenie.

K dispozícii je tiež:

• vstavaný teplotný senzor,

• reportovanie prehriatia,

• kalibrácia kanálov,

• detekcia stavu bez záťaže.

Poznámka k meraniu

Presnosť merania závisí aj od použitého CT transformátora, správnosti zapojenia a meraných podmienok. Pri veľmi nízkych prúdoch je deklarovaná presnosť nižšia než v hlavnom pracovnom rozsahu.

Pre koho je Shelly Pro 3EM 120A v2 vhodný?

Shelly Pro 3EM 120A v2 odporúčame najmä pre:

• domácnosti s fotovoltikou,

• používateľov, ktorí chcú sledovať výrobu aj spotrebu elektriny,

• domácnosti s elektromobilom a EV nabíjačkou,

• monitorovanie zaťaženia jednotlivých fáz,

• kancelárie a menšie prevádzky,

• sklady, dielne a farmy,

• bytové domy a viacbytové objekty,

• používateľov Home Assistant,

• systémy ioBroker, openHAB a Node-RED,

• integrátorov budovnej automatizácie,

• systémy využívajúce Modbus, MQTT alebo REST API.

Príklady použitia

☀️ Fotovoltika

Sledujte, koľko energie fotovoltika vyrába, koľko spotrebujete priamo v domácnosti a koľko energie odosielate do siete.

🚗 Nabíjanie elektromobilu

Údaje z elektromera možno použiť v automatizácii na riadenie nabíjania podľa aktuálneho výkonu fotovoltiky alebo zaťaženia elektrickej prípojky.

🏠 Monitorovanie domu

Získajte prehľad o celkovej spotrebe domácnosti a zaťažení jednotlivých fáz.

🏢 Kancelária alebo prevádzka

Sledujte energetickú náročnosť objektu a získajte dáta potrebné na optimalizáciu prevádzkových nákladov.

⚡ Kontrola zaťaženia fáz

Monitorovanie všetkých fáz pomáha odhaliť nerovnomerné zaťaženie a identifikovať situácie, ktoré môžu viesť k nežiaducemu vybavovaniu istenia.

🏭 BMS / priemyselná automatizácia

Pomocou Modbusu možno elektromer integrovať do nadradených systémov energetického manažmentu, SCADA alebo BMS.

🏠 Home Assistant

Lokálne údaje možno spracovávať v Home Assistant a vytvárať automatizácie podľa spotreby, výroby, výkonu alebo toku energie.

Hlavné výhody Shelly Pro 3EM 120A v2

• 3-fázové meranie až do 120 A

• 3× CT transformátor v balení

• 4-kvadrantové meranie

• sledovanie spotreby aj výroby energie

• meranie napätia, prúdu, výkonu, energie a účinníka

• presnosť činného merania triedy B podľa IEC 62053-21

• Wi-Fi + Ethernet + Bluetooth

• natívna podpora Modbus

• MQTT, HTTP, WebSocket a REST API

• lokálne skriptovanie a webhooky

• lokálne webové rozhranie

• približne 45–60 dní lokálnej histórie

• export dát cez CSV / JSON

• vstavané reálne hodiny RTC

• DIN lištová montáž

• vhodný pre Home Assistant a ďalšie smart-home systémy

• možnosť profesionálnej integrácie do BMS/SCADA

• podpora Matter po príslušnej aktualizácii firmvéru

Technické parametre

Shelly Pro 3EM 120A v2 vs. prvá generácia

Verzia v2 prináša oproti predchádzajúcej generácii najmä:

• natívnu podporu Modbus,

• dlhšie lokálne ukladanie nameraných údajov,

• novšiu firmvérovú platformu,

• podporu mTLS pre zabezpečenú komunikáciu,

• širšie možnosti profesionálnej integrácie.

Pre nové inštalácie je preto v2 zaujímavou voľbou najmä vtedy, ak plánujete elektromer integrovať do Home Assistant, BMS, SCADA alebo priemyselného systému.

120 A alebo 400 A?

Shelly Pro 3EM 120A v2 je vhodný tam, kde maximálny meraný prúd nepresahuje možnosti dodávaných 120 A CT svoriek.

Ak potrebujete merať vyššie prúdy, vhodnejšou alternatívou je verzia Shelly Pro 3EM s 400 A CT svorkami.

Ak zároveň potrebujete aj spínanie elektrickej záťaže, treba počítať s tým, že Pro 3EM 120A v2 nemá vstavané výkonové relé. Na tento účel je potrebné doplniť vhodné externé spínacie zariadenie alebo kompatibilný Switch Add-on.

Shelly Pro 3EM 120A v2 je tak univerzálny 3-fázový elektromer pre domácu energetiku, fotovoltiku, EV nabíjanie aj profesionálny energetický monitoring – s dôrazom na presné meranie, lokálnu prevádzku a široké možnosti integrácie.
