Shelly Pro LoRa Add-on – DIN modul s dosahom 5 km

Shelly Pro LoRa Add-on – diaľková LoRa komunikácia pre Shelly Pro

Shelly Pro LoRa Add-on je komunikačný modul pre zariadenia radu Shelly Pro, ktorý umožňuje bezdrôtový prenos na dlhé vzdialenosti pomocou technológie LoRa v pásme EU868. Je vhodný najmä tam, kde už Wi-Fi alebo iné bežné bezdrôtové technológie nestačia na spoľahlivé spojenie medzi vzdialenými časťami objektu alebo viacerými budovami.

LoRa je navrhnutá na prenos menšieho množstva dát na veľké vzdialenosti. Vďaka tomu môže byť Shelly Pro LoRa Add-on praktickým riešením napríklad pre väčšie pozemky, hospodárske objekty, garáže, brány, studne, sklady alebo oddelené rozvádzače.

Pri ideálnych podmienkach a priamej viditeľnosti dosahuje komunikácia až 5 km. Skutočný dosah však závisí od terénu, budov, konštrukcie objektov, umiestnenia antény a nastavenia komunikácie.

LoRa na veľké vzdialenosti

Shelly Pro LoRa Add-on pracuje v licenčne voľnom pásme EU868 s frekvenciou 863–870 MHz. Oproti Wi-Fi, ktoré je určené predovšetkým na rýchly prenos väčšieho množstva dát, je LoRa optimalizovaná na dlhý dosah, nízku spotrebu a spoľahlivý prenos menších dátových správ.

Maximálny udávaný dosah je až 5 000 metrov pri priamej viditeľnosti. V zastavanom prostredí alebo medzi budovami bude reálny dosah nižší, pričom výsledok výrazne ovplyvňuje konštrukcia objektov a okolité prostredie.

Komunikáciu je možné prispôsobiť pomocou Spreading Factor (SF). Nižšia hodnota umožňuje rýchlejší prenos pri kratšom dosahu, zatiaľ čo vyššia hodnota zvyšuje dosah a odolnosť komunikácie za cenu pomalšieho prenosu.

Jednoduché pripojenie k Shelly Pro

Modul je určený na použitie so zariadeniami Shelly Pro a napája sa priamo z kompatibilného zariadenia. Nevyžaduje samostatný napájací adaptér.

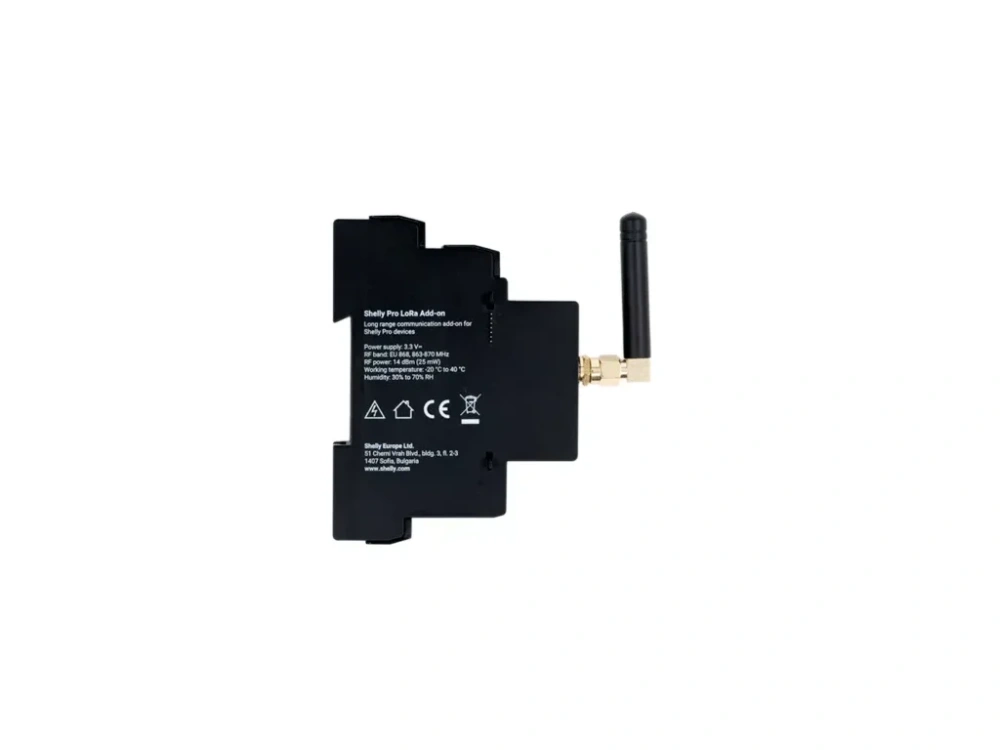

Shelly Pro LoRa Add-on má rozmery 94 × 19 × 78 mm, pričom s anténou dosahuje približne 94 × 19 × 92 mm. Anténa sa pripája cez SMA-M konektor s impedanciou 50 Ω.

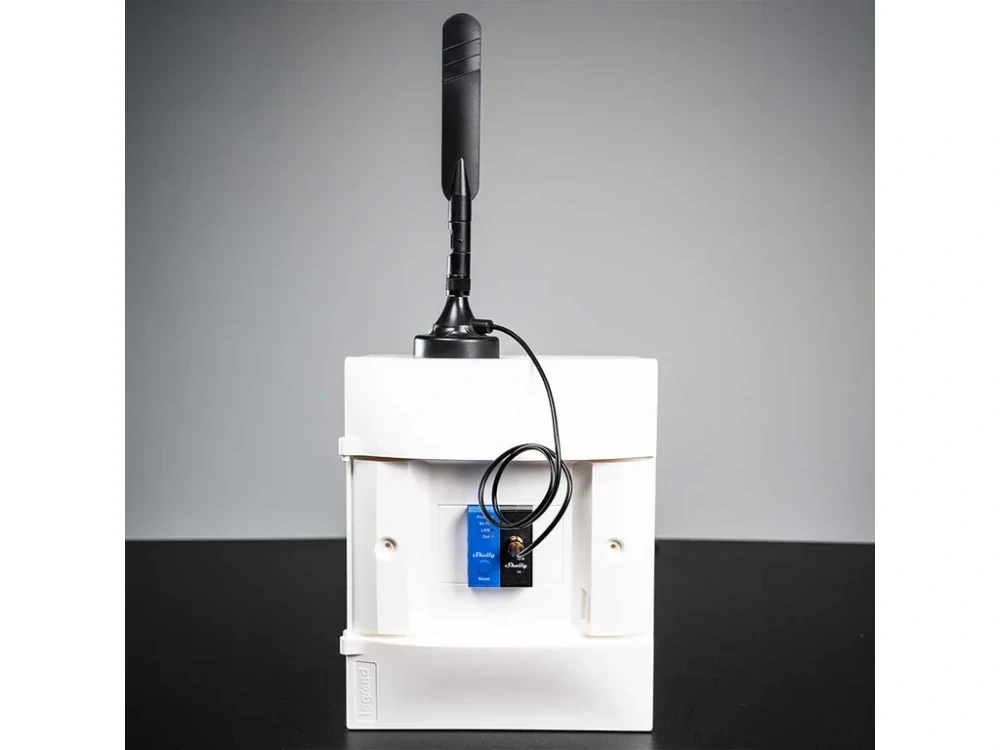

Vďaka externému anténovému konektoru je možné anténu umiestniť vhodnejšie vzhľadom na konkrétnu inštaláciu. To môže byť obzvlášť užitočné pri montáži do kovových rozvádzačov, ktoré môžu výrazne zhoršovať šírenie rádiového signálu.

Komunikácia medzi viacerými zariadeniami

Shelly Pro LoRa Add-on podporuje unicast, multicast aj broadcast komunikáciu. Nie je teda obmedzený iba na jednoduché spojenie jedného vysielača s jedným prijímačom.

V praxi môže jeden zdroj komunikovať s viacerými zariadeniami alebo môže viacero zariadení odosielať informácie smerom k jednému cieľovému zariadeniu.

LoRa komunikácia zároveň dopĺňa existujúce funkcie zariadenia Shelly Pro. Pripojený Shelly Pro môže naďalej využívať svoje štandardné funkcie podľa konkrétneho modelu, napríklad spínanie, meranie spotreby alebo lokálne ovládanie.

Šifrovaná komunikácia

Prenášané dáta sú chránené pomocou AES-CCM šifrovania. Podpora rôznych spôsobov adresovania umožňuje vytvárať komunikáciu medzi viacerými zariadeniami podľa potrieb konkrétnej inštalácie.

Shelly Pro LoRa Add-on tak môže byť vhodný nielen pre domácnosti, ale aj pre väčšie areály, technické prevádzky, sklady, hospodárske objekty alebo menšie priemyselné inštalácie.

Ochrana vysielania a duty cycle

Pásmo EU868 podlieha pravidlám pre využívanie rádiového spektra vrátane obmedzení vysielacieho času. Shelly Pro LoRa Add-on preto obsahuje funkciu Safety Stop, ktorá pomáha kontrolovať využitie vysielacieho času a obmedziť vysielanie pri dosiahnutí stanovenej hranice.

Praktické využitie

Shelly Pro LoRa Add-on môže byť vhodný napríklad na:

• Ovládanie brány alebo osvetlenia – prepojenie domu s bránou vzdialenou desiatky až stovky metrov.

• Čerpadlo pri studni – komunikácia medzi domom a technológiou umiestnenou mimo hlavnej budovy.

• Zavlažovanie záhrady – bez potreby viesť komunikačný kábel medzi objektmi.

• Prepojenie dvoch budov – napríklad domu a garáže, skladu alebo hospodárskej budovy.

• Diaľkové monitorovanie spotreby – prenos údajov zo vzdialeného rozvádzača.

• Väčšie pozemky a areály – komunikácia medzi zariadeniami rozmiestnenými na väčšej ploche.

• Objekty s horším pokrytím Wi-Fi – tam, kde nie je praktické budovať ďalšie Wi-Fi prístupové body.

Hlavné výhody Shelly Pro LoRa Add-on

• LoRa komunikácia s dosahom až 5 km pri ideálnych podmienkach a priamej viditeľnosti.

• Pásmo EU868 (863–870 MHz) určené pre bezdrôtovú komunikáciu v Európe.

• Dlhý dosah aj cez náročnejšie prostredie v porovnaní s technológiami pracujúcimi na vyšších frekvenciách.

• AES-CCM šifrovanie pre zabezpečenie komunikácie.

• Unicast, multicast a broadcast pre rôzne topológie komunikácie.

• Napájanie priamo z kompatibilného Shelly Pro zariadenia.

• Kompaktné prevedenie pre inštaláciu v rozvádzači.

• SMA anténny konektor s možnosťou vhodného umiestnenia antény.

• Bez potreby SIM karty alebo mobilného dátového pripojenia.

• Vhodné pre domy, záhrady, farmy, sklady, hospodárske objekty a väčšie areály.

Technické parametre

Pre koho je Shelly Pro LoRa Add-on vhodný?

Shelly Pro LoRa Add-on dáva zmysel najmä v situáciách, keď potrebuješ prepojiť zariadenia Shelly Pro na väčšiu vzdialenosť a klasické Wi-Fi pokrytie nie je praktické alebo dostatočné.

Typickým príkladom je dom s oddelenou garážou, záhradným domčekom, bránou, studňou alebo hospodárskou budovou. LoRa komunikácia umožňuje vytvoriť bezdrôtové spojenie bez potreby viesť medzi objektmi komunikačný kábel alebo používať mobilné dátové pripojenie.

Pri návrhu inštalácie však treba počítať s tým, že údaj 5 km je maximálny dosah za priaznivých podmienok, nie garantovaná vzdialenosť v každom prostredí. Pri reálnej montáži má na dosah výrazný vplyv najmä terén, prekážky, konštrukcia budov a umiestnenie antény.

Poznámka: Shelly Pro LoRa Add-on je určený na rozšírenie kompatibilných zariadení Shelly Pro o LoRa komunikáciu. Pred inštaláciou je vhodné overiť kompatibilitu konkrétneho modelu Shelly Pro a aktuálnu dostupnosť podporovaných funkcií.
