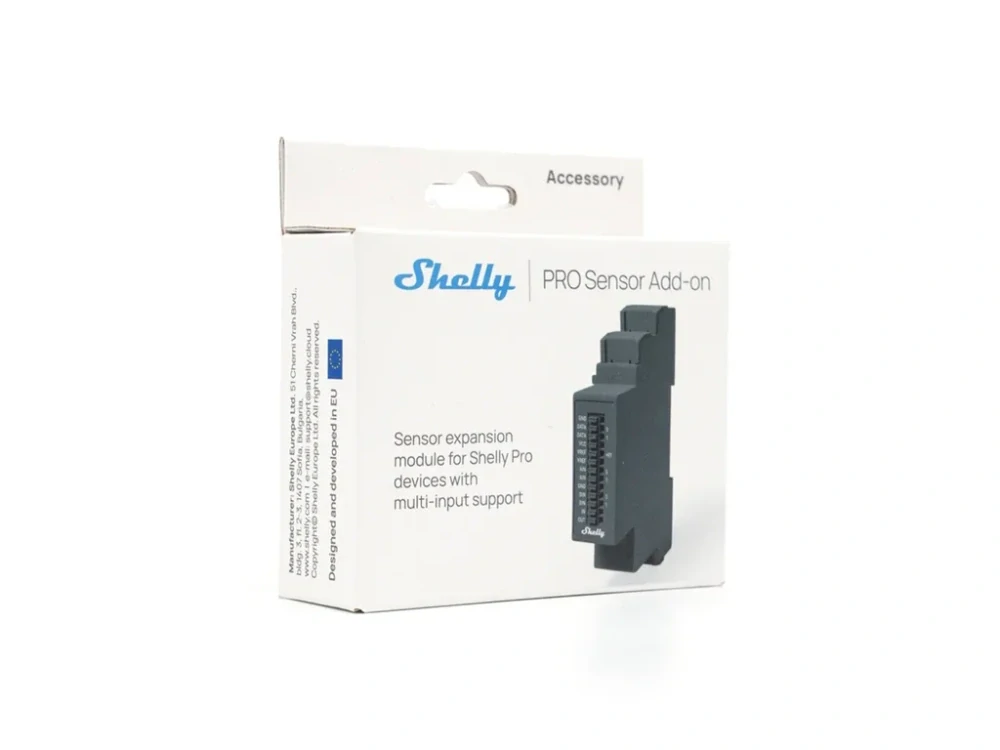

Shelly Pro Sensor Add-on – senzorový modul na DIN lištu

Shelly Pro Sensor Add-on je rozširujúci senzorový modul pre zariadenia Shelly Pro, ktorý umožňuje pripojiť rôzne typy teplotných, vlhkostných, analógových a digitálnych snímačov. Modul je určený na montáž na DIN lištu a rozširuje možnosti zariadení Shelly Pro o meranie a vyhodnocovanie hodnôt zo senzorov.

Vďaka podpore 1-Wire, analógových vstupov 0–10 V, digitálnych vstupov ±15 V a bezpotenciálového polovodičového výstupu možno pomocou jedného modulu monitorovať napríklad teplotu, vlhkosť, osvetlenie, hladinu kvapaliny, stav dverí alebo pohyb.

Shelly Pro Sensor Add-on je vhodný pre rozvádzače domácností, vykurovacie systémy, akumulačné nádrže, kotolne, skleníky, technické miestnosti, sklady aj automatizáciu budov.

Senzorový modul Shelly Pro s viacerými typmi vstupov

Shelly Pro Sensor Add-on ponúka v kompaktnom tele širokom iba 19 mm niekoľko možností pripojenia senzorov:

• 2× 1-Wire vstup – na každý kanál je možné pripojiť až 5 senzorov DS18B20 alebo podporované senzory DHT22,
• 2× analógový vstup 0–10 V,
• 2× digitálny vstup ±15 V s možnosťou invertovania logiky,
• 1× bezpotenciálový polovodičový výstup do 30 V / 300 mA,
• VREF pre napájanie a pripojenie vybraných snímačov,
• VREF + R1 s 10 kΩ rezistorom pre odporové senzory,
• VCC pre napájanie kompatibilných snímačov.

Vďaka tejto kombinácii môže jeden Shelly Pro Sensor Add-on slúžiť ako centrálne rozhranie pre viacero senzorov v rozvádzači.

Meranie teploty pomocou DS18B20

Jednou z hlavných možností modulu je pripojenie digitálnych teplotných senzorov DS18B20 cez rozhranie 1-Wire.

Na každý z dvoch 1-Wire kanálov je možné pripojiť až 5 senzorov, takže jeden modul môže monitorovať teplotu na viacerých miestach súčasne.

Typické využitie je napríklad:

• meranie teploty v hornej a spodnej časti akumulačnej nádrže,
• meranie teploty bojlera,
• kontrola teploty vykurovacieho potrubia,
• meranie teploty v technickej miestnosti,
• monitoring teploty v sklade alebo serverovni.

Pre meranie v rozvádzači alebo jeho bezprostrednom okolí je možné použiť DS18B20 s 1 m káblom, zatiaľ čo 3 m verzia je vhodná na meranie teploty v nádrži, na potrubí alebo vo vedľajšej miestnosti.

Podpora DHT22, analógových a digitálnych senzorov

Shelly Pro Sensor Add-on nie je obmedzený iba na teplotné senzory. Podľa typu snímača je možné využiť aj ďalšie vstupy.

DHT22 umožňuje sledovať teplotu a relatívnu vlhkosť, napríklad v sklade, skleníku alebo technickej miestnosti.

Dva analógové vstupy 0–10 V možno použiť s kompatibilnými priemyselnými senzormi, napríklad na meranie:

• vlhkosti,
• hladiny,
• tlaku,
• intenzity osvetlenia,
• ďalších fyzikálnych veličín so signálom 0–10 V.

Digitálne vstupy ±15 V umožňujú pripojenie zariadení s digitálnym výstupom. Pomocou invertovateľnej logiky je možné prispôsobiť spôsob vyhodnocovania signálu konkrétnej aplikácii.

Pripojenie odporových senzorov

Shelly Pro Sensor Add-on disponuje aj svorkou VREF + R1 s 10 kΩ rezistorom, ktorá umožňuje pracovať s vybranými odporovými senzormi.

Vhodné môže byť napríklad pripojenie:

• NTC termistorov 10 kΩ,
• fotorezistorov,
• vybraných odporových snímačov,
• kompatibilných kapacitných snímačov.

Pri použití NTC termistora s parametrami 10 kΩ a β = 4000 K možno modul využiť aj na meranie teploty v aplikáciách, kde nie je vhodný klasický DS18B20.

Galvanicky oddelené senzorové rozhranie

Shelly Pro Sensor Add-on využíva galvanické oddelenie senzorovej časti, ktoré oddeľuje pripojené senzory od silovej časti systému.

To môže byť výhodné najmä pri inštaláciách, kde sú senzory umiestnené mimo elektrického rozvádzača a medzi modulom a snímačom vedie dlhší kábel.

Modul sa napája 12 V z kompatibilného zariadenia Shelly Pro a bez pripojených senzorov má spotrebu menej ako 0,5 W.

Shelly Pro Sensor Add-on a Home Assistant

Shelly Pro Sensor Add-on je vhodný aj pre pokročilú domácu automatizáciu a systémy ako Home Assistant. Senzorové údaje je možné využiť na vytváranie automatizácií, podmienok a upozornení podľa aktuálnych nameraných hodnôt.

Príkladom môže byť automatické spustenie čerpadla pri určitej teplote akumulačnej nádrže, upozornenie pri prekročení teploty v technickej miestnosti alebo automatizácia zavlažovania podľa údajov zo senzora.

Modul pritom nefunguje ako samostatné sieťové zariadenie. Pracuje ako doplnok kompatibilného zariadenia Shelly Pro, cez ktoré sa senzorové údaje spracovávajú.

Praktické využitie Shelly Pro Sensor Add-on

Akumulačná nádrž a vykurovanie

Pomocou viacerých senzorov DS18B20 je možné sledovať teplotu v rôznych častiach akumulačnej nádrže. Namerané hodnoty možno následne využiť na riadenie čerpadiel alebo ďalších zariadení vykurovacieho systému.

Bojler a zásobník teplej vody

Senzory teploty možno použiť na monitorovanie teploty vody a vytváranie automatizácií podľa nastavenej hodnoty.

Sklad a technická miestnosť

DHT22 alebo kompatibilné senzory umožňujú sledovať teplotu a vlhkosť. Pri prekročení nastavenej hodnoty môže systém vytvoriť automatizáciu alebo upozornenie.

Skleník a záhrada

Pomocou vhodného analógového snímača možno sledovať napríklad vlhkosť pôdy. Nameraná hodnota môže byť použitá ako podmienka pre automatické zavlažovanie.

Studňa a nádrž na dažďovú vodu

Kompatibilný snímač hladiny môže poskytovať informáciu o množstve vody v studni alebo zásobníku. Údaj možno využiť aj na ochranu čerpadla pred chodom nasucho.

Dvere, okná a servisné kryty

Digitálny vstup možno použiť na monitorovanie stavu kontaktov, napríklad pri dverách, oknách alebo servisných otvoroch.

Osvetlenie

Pomocou vhodného svetelného snímača možno sledovať intenzitu okolitého osvetlenia a použiť ju ako podmienku pre automatické ovládanie svetiel.

Kompatibilita so zariadeniami Shelly Pro

Shelly Pro Sensor Add-on je určený ako rozšírenie kompatibilných zariadení radu Shelly Pro a vyžaduje firmvér 2.0 alebo novší.

Kompatibilita zahŕňa:

• Shelly Pro 1,
• Shelly Pro 1PM,
• Shelly Pro 2,
• Shelly Pro 2PM,
• Shelly Pro 3EM,
• Shelly Pro EM-50,
• Shelly Pro Dimmer 0/1–10 V PM,
• Shelly Pro Dimmer 1PM,
• Shelly Pro Dimmer 2PM.

Pred inštaláciou odporúčame overiť aktuálnu kompatibilitu konkrétnej kombinácie zariadenia a firmvéru.

Technické parametre

Shelly Pro Sensor Add-on vs. Shelly Pro LoRa Add-on

Shelly Pro Sensor Add-on a Shelly Pro LoRa Add-on riešia odlišné úlohy.

Sensor Add-on rozširuje zariadenie Shelly Pro o možnosť pripojenia a spracovania údajov zo senzorov. LoRa Add-on je určený na bezdrôtovú komunikáciu na dlhšiu vzdialenosť.

V komplexnejšej inštalácii je možné tieto možnosti kombinovať – Sensor Add-on môže zabezpečiť zber údajov zo senzorov a LoRa komunikácia ich môže prenášať medzi vzdialenými zariadeniami.

Ak naopak potrebujete rozšíriť možnosti zariadenia Shelly Pro predovšetkým o spínanie, pozrite si aj Shelly Pro 3EM Switch Add-on.

Pre koho je Shelly Pro Sensor Add-on vhodný?

Shelly Pro Sensor Add-on je vhodný najmä pre:

• vykurovacie systémy a tepelné čerpadlá s potrebou monitorovania viacerých teplotných bodov,
• akumulačné nádrže a bojlery,
• skleníky a zavlažovanie,
• sklady a technické priestory,
• monitorovanie teploty a vlhkosti,
• automatizáciu domácnosti,
• Home Assistant a ďalšie systémy inteligentnej domácnosti,
• elektrické rozvádzače s DIN montážou,
• inštalácie, kde je potrebné pripojiť viac rôznych typov senzorov k jednému zariadeniu Shelly Pro.
