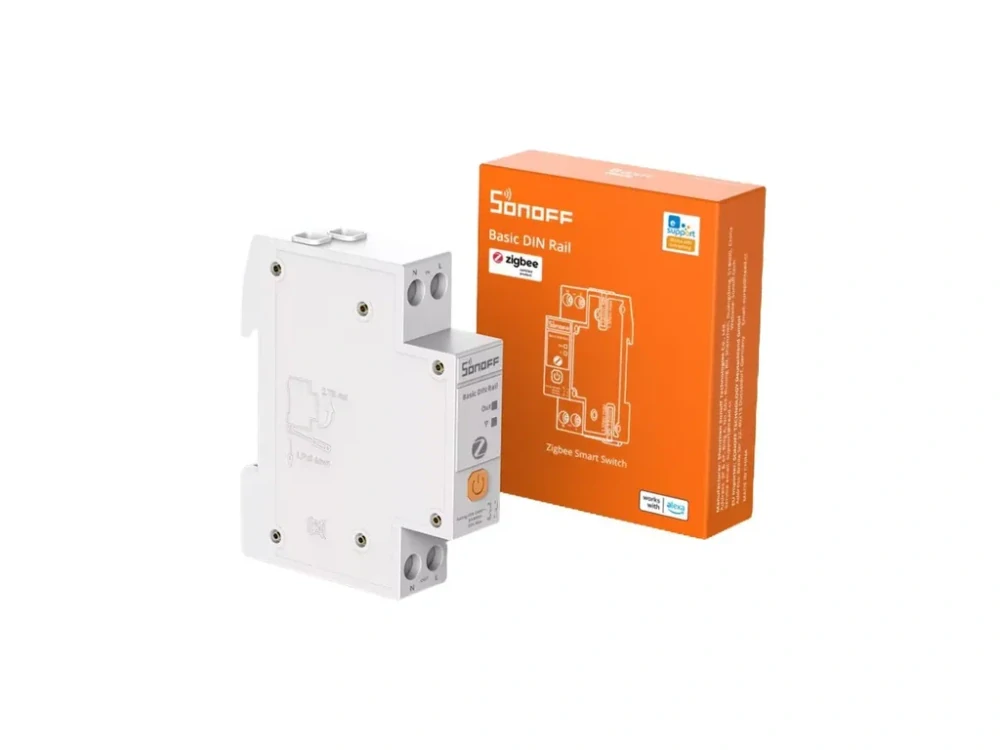

Sonoff Basic DIN Rail ZB1GSP – Zigbee relé na DIN lištu s meraním spotreby

Sonoff Basic DIN Rail ZB1GSP (BASIC-ZB1GSP) je inteligentné Zigbee relé na DIN lištu určené na ovládanie a monitorovanie elektrického okruhu priamo v rozvádzači. Podporuje spínanie záťaže až do 32 A / 7680 W, meria napätie, prúd, okamžitý výkon aj spotrebovanú energiu a ponúka nastaviteľné ochranné limity.

Vďaka štandardu Zigbee 3.0 ho môžete integrovať do smart home systémov ako eWeLink, Home Assistant, Zigbee2MQTT, ZHA, Apple Home, Google Home, Amazon Alexa alebo Samsung SmartThings.

Relé je vhodné napríklad na monitorovanie spotreby bojlera, elektrického kúrenia, podlahového kúrenia, vybraných vysokovýkonových spotrebičov alebo vhodne navrhnutých okruhov súvisiacich s nabíjaním elektromobilu.

⚡ Smart Zigbee relé priamo do rozvádzača

Sonoff ZB1GSP sa montuje na štandardnú 35 mm DIN lištu a zaberá iba jeden modul s šírkou 18 mm.

Na rozdiel od smart zásuviek tak môžete inteligentne ovládať celý elektrický okruh priamo v rozvádzači.

Maximálna menovitá záťaž je 32 A / 7680 W, pričom vhodnosť konkrétnej záťaže vždy závisí aj od typu spotrebiča, charakteru záťaže, dimenzovania elektroinštalácie a použitého istenia.

Typické využitie:

• 🚿 bojler,

• 🔥 elektrické kúrenie,

• 🌡️ podlahové kúrenie,

• 🚗 vhodne navrhnuté okruhy pre EV nabíjanie,

• ⚡ monitorovanie elektrických okruhov,

• 🔌 vysokovýkonové spotrebiče,

• 🏠 smart home automatizácia.

📊 Meranie spotreby elektrickej energie

ZB1GSP obsahuje integrované meranie elektrických parametrov, takže okrem spínania získate aj prehľad o tom, čo sa v pripojenom okruhu deje.

Monitorovať môžete:

• napätie (V),

• prúd (A),

• okamžitý výkon (W),

• spotrebovanú energiu (kWh).

V aplikácii eWeLink môžete sledovať historické údaje a zobrazovať spotrebu za rôzne časové obdobia. Dáta je možné podľa dostupných funkcií zariadenia a aplikácie sledovať až za 180 dní a exportovať.

Dôležité: Zigbee verzia ZB1GSP nepodporuje funkciu Electricity Bill Tracking, teda priamy výpočet ceny spotrebovanej elektriny v mene. Meranie kWh, napätia, prúdu a výkonu však podporované je.

🛡️ Ochrana proti nadprúdu, prepätiu a preťaženiu

Sonoff ZB1GSP umožňuje nastaviť ochranné limity pre rôzne elektrické parametre.

Podľa konfigurácie môžete nastaviť hranice pre:

• ⚡ nadprúd,

• 🔌 maximálny výkon,

• ⬆️ prepätie,

• ⬇️ podpätie.

Ak monitorovaná hodnota prekročí nastavený limit, relé môže automaticky odpojiť záťaž.

Táto funkcia je užitočná napríklad v smart home automatizáciách alebo pri monitorovaní okruhov, pri ktorých chcete mať prehľad o prekročení nastavených hodnôt.

Upozornenie: Ochranné funkcie relé nenahrádzajú istič, prúdový chránič ani ostatné ochranné prvky elektroinštalácie.

🔌 Dvojpólové spínanie L + N

ZB1GSP používa dvojpólové spínanie, pri ktorom sa pri vypnutí odpája:

• L – fázový vodič

• N – neutrálny vodič

Oproti jednopólovému spínaniu tak relé pri vypnutom stave odpája oba spínané vodiče.

Táto vlastnosť je praktická najmä pri elektrických okruhoch, kde je požadované dvojpólové odpojenie záťaže.

Relé zároveň využíva medenú kontaktnú konštrukciu a kryt zo samozhášavého PC plastu s triedou horľavosti UL94 V-0.

Dôležité: Dvojpólové spínanie neznamená, že zariadenie nahrádza bezpečné odpojenie elektrického rozvádzača alebo odborný postup pri servise. Pred prácou na elektroinštalácii musí byť príslušný okruh bezpečne odpojený a zaistený.

📡 Zigbee 3.0 a funkcia Zigbee Router

ZB1GSP komunikuje prostredníctvom Zigbee 3.0 a zároveň funguje ako Zigbee Router.

To znamená, že môže byť súčasťou Zigbee mesh siete a pomáhať s prenosom signálu medzi Zigbee zariadeniami.

Väčšia Zigbee sieť tak môže pozostávať z viacerých napájaných zariadení, ktoré medzi sebou vytvárajú mesh komunikáciu.

Poznámka: Funkcia Zigbee Router môže zlepšiť pokrytie siete, ale skutočný dosah závisí od konštrukcie budovy, prekážok, umiestnenia zariadení a ďalších podmienok.

🏠 Home Assistant, Zigbee2MQTT a ZHA

Sonoff ZB1GSP je zaujímavou voľbou aj pre pokročilých používateľov smart home systémov.

Pomocou kompatibilného Zigbee koordinátora ho môžete integrovať do:

• Home Assistant

• Zigbee2MQTT

• ZHA

V závislosti od použitej integrácie je možné pracovať napríklad so:

• stavom relé,

• meraním napätia,

• meraním prúdu,

• okamžitým výkonom,

• spotrebovanou energiou,

• ochrannými limitmi,

• stavom po obnovení napájania,

• časovačmi a automatizáciami.

Pri použití lokálneho Zigbee koordinátora môže systém fungovať bez závislosti od internetového pripojenia.

🌐 eWeLink a SONOFF Zigbee brány

Pri použití so SONOFF Zigbee bránou môžete ZB1GSP spravovať prostredníctvom aplikácie eWeLink.

Kompatibilné riešenia zahŕňajú napríklad:

• SONOFF ZBBridge-P,

• SONOFF ZBBridge-U,

• SONOFF NSPanel Pro,

• SONOFF iHost.

Dostupné funkcie závisia od použitej brány a aktuálnej verzie aplikácie.

🍎 Apple Home, Google Home a Alexa

ZB1GSP môžete zaradiť aj do ďalších smart home ekosystémov.

Apple Home

Integrácia do Apple Home je možná prostredníctvom kompatibilného Matter Bridge, napríklad riešenia SONOFF podporujúceho premostenie Zigbee zariadení do Matter.

Google Home a Amazon Alexa

Pri použití kompatibilnej eWeLink integrácie je možné zariadenie používať aj v Google Home a Amazon Alexa.

Podľa konkrétnej konfigurácie môžete relé ovládať hlasom alebo ho zaradiť do automatizácií.

Podporované sú tiež Samsung SmartThings a automatizačná platforma IFTTT.

⏱️ Časovače, plánovanie a Inching

ZB1GSP ponúka viacero možností automatického ovládania.

Podporuje napríklad:

• plánované zapnutie a vypnutie,

• oneskorené zapnutie alebo vypnutie,

• cyklické spínanie,

• funkciu Inching.

Pri funkcii Inching sa relé po nastavenom čase automaticky vráti do opačného stavu.

Čas je možné nastaviť približne od 0,5 sekundy až po takmer 24 hodín.

To je praktické napríklad pri automatickom vypnutí zariadenia po určitom čase alebo pri vytváraní jednoduchých impulzných automatizácií.

🚗 Meranie spotreby EV nabíjania

ZB1GSP môže byť zaujímavý aj na monitorovanie spotreby okruhu súvisiaceho s nabíjaním elektromobilu, ak je konkrétna elektroinštalácia a spôsob spínania pre toto použitie vhodne navrhnutý.

Môžete tak sledovať napríklad množstvo energie odobratej nabíjacím okruhom v priebehu dňa alebo mesiaca.

Dôležité: Pri EV nabíjaní ide o vysokú a často dlhodobú záťaž. Pred použitím musí kvalifikovaný elektrikár overiť vhodnosť relé, istenia, vodičov a celej elektroinštalácie pre konkrétnu nabíjačku.

🔥 Inteligentné ovládanie kúrenia a bojlera

ZB1GSP môžete využiť na automatizáciu vhodného elektrického vykurovacieho okruhu.

Napríklad:

časový plán → zapnutie kúrenia → sledovanie výkonu → automatické vypnutie pri prekročení nastaveného limitu.

Podobne môže slúžiť na monitorovanie a ovládanie bojlera alebo iného vhodného elektrického spotrebiča.

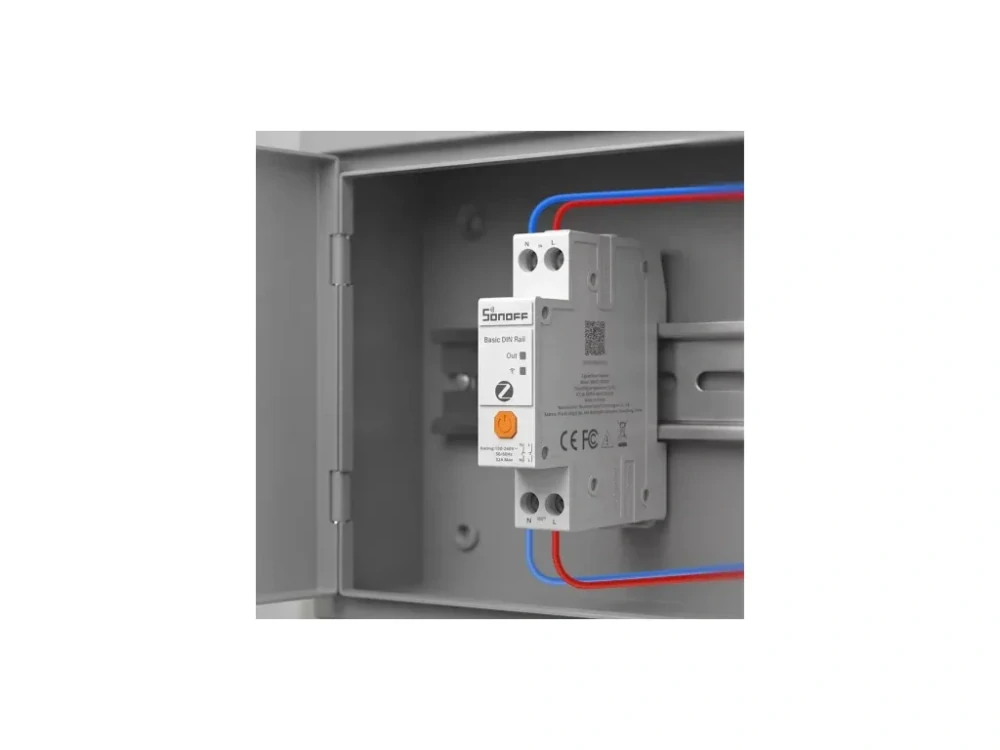

🧰 Montáž na DIN lištu

Modul je určený na montáž do elektrického rozvádzača na 35 mm DIN lištu a zaberá iba 18 mm / jeden modul.

Pri zapojení je potrebné dodržať schému výrobcu a správne pripojiť vodiče L a N podľa označenia svoriek.

Zapojenie musí zohľadňovať:

• maximálne zaťaženie 32 A,

• dimenzovanie vodičov,

• charakter pripojenej záťaže,

• správne istenie,

• prípadný prúdový chránič,

• požiadavky platných elektrotechnických predpisov.

Montáž, údržbu a servis zariadenia v elektrickom rozvádzači musí vykonávať kvalifikovaný elektrikár pri bezpečne odpojenom elektrickom okruhu.

👤 Pre koho je Sonoff ZB1GSP vhodný?

Sonoff Basic DIN Rail ZB1GSP je vhodný najmä pre:

• domácnosti, ktoré chcú smart ovládanie elektrického okruhu priamo v rozvádzači,

• používateľov, ktorí potrebujú merať spotrebu elektrickej energie,

• majiteľov smart home systémov založených na Zigbee,

• používateľov Home Assistant, Zigbee2MQTT alebo ZHA,

• domácnosti, ktoré chcú rozšíriť Zigbee mesh sieť,

• elektrikárov a inštalatérov realizujúcich inteligentné elektroinštalácie,

• používateľov, ktorí nechcú pridávať ďalšie Wi-Fi zariadenie do domácej siete.

⭐ Hlavné výhody

✔ Zigbee 3.0 smart relé na DIN lištu
✔ Spínanie až do 32 A / 7680 W
✔ Dvojpólové spínanie L + N
✔ Meranie napätia, prúdu, výkonu a energie
✔ História spotreby až 180 dní
✔ Export nameraných údajov
✔ Nastaviteľné ochranné limity
✔ Ochrana proti nadprúdu, prepätiu, podpätia a preťaženiu
✔ Funkcia Zigbee Router pre mesh sieť
✔ Home Assistant, Zigbee2MQTT a ZHA
✔ eWeLink a SONOFF Zigbee brány
✔ Apple Home cez Matter Bridge
✔ Google Home, Amazon Alexa a SmartThings
✔ Časovače, plánovanie, cyklické spínanie a Inching
✔ Montáž na 35 mm DIN lištu
✔ Šírka iba 18 mm / 1 DIN modul
✔ Samozhášavý kryt UL94 V-0

⚙️ Technické parametre

❓ Sonoff ZB1GSP alebo Wi-Fi/Matter verzia?

Ak už doma používate Zigbee smart home systém, ZB1GSP je prirodzenou voľbou. Okrem spínania a merania spotreby funguje aj ako Zigbee Router, takže môže byť súčasťou vašej mesh siete.

Ak naopak nechcete používať Zigbee a preferujete priame pripojenie cez Wi-Fi a Matter, vhodnejšia môže byť Wi-Fi/Matter verzia Sonoff BASIC-1GSP.

Zhrnutie

Sonoff Basic DIN Rail ZB1GSP je kompaktné 32 A Zigbee relé na DIN lištu s dvojpólovým spínaním, meraním spotreby a nastaviteľnými ochrannými limitmi. Vďaka podpore Zigbee 3.0, Home Assistant, Zigbee2MQTT a ďalších smart home platforiem predstavuje univerzálne riešenie pre inteligentné ovládanie a monitorovanie elektrických okruhov priamo v rozvádzači.
