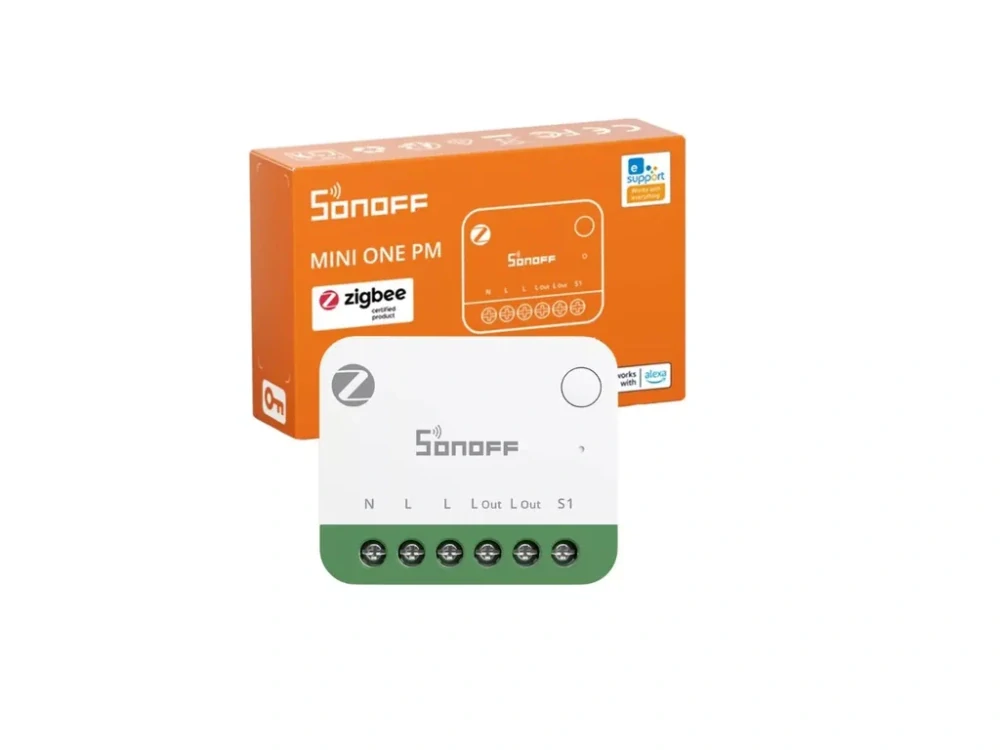

Sonoff MINI ONE PM-ZB1GSP – Zigbee spínač s meraním spotreby

SONOFF MINI ONE PM-ZB1GSP – Zigbee relé s meraním spotreby 16 A

SONOFF MINI ONE PM-ZB1GSP je kompaktné inteligentné Zigbee relé s meraním spotreby elektrickej energie, ktoré umožňuje pripojený spotrebič alebo svetlo nielen diaľkovo ovládať, ale zároveň sledovať jeho spotrebu.

Modul sa inštaluje priamo do elektroinštalačnej krabice za existujúci vypínač alebo zásuvku. Vďaka rozmerom iba 39,5 × 33 × 16,8 mm je vhodný na retrofit existujúcej elektroinštalácie bez potreby meniť vzhľad vypínača alebo zásuvky.

Zariadenie podporuje záťaž až 16 A, meria napätie, prúd, okamžitý výkon a spotrebovanú elektrickú energiu a komunikuje prostredníctvom Zigbee 3.0.

Smart relé aj merač spotreby v jednom

SONOFF MINI ONE PM-ZB1GSP kombinuje dve funkcie v jednom zariadení:

• spínanie pripojenej záťaže do 16 A,

• meranie spotreby elektrickej energie.

V aplikácii môžete pripojený spotrebič zapínať a vypínať a zároveň sledovať jeho spotrebu. Zariadenie meria napätie, prúd, okamžitý výkon a elektrickú energiu.

Oproti samostatnému meraču spotreby, ako je SONOFF MINI-ZB1GP, tak získate v jednom module aj možnosť ovládania pripojenej záťaže.

Obojsmerné meranie energie

MINI ONE PM-ZB1GSP podporuje obojsmerné meranie elektrickej energie. Okrem energie odoberanej zo siete dokáže zaznamenávať aj tok energie opačným smerom.

Táto funkcia môže byť užitočná napríklad pri monitorovaní menších fotovoltických systémov, kde chcete sledovať tok energie medzi spotrebičom, domácnosťou a sieťou.

História spotreby a náklady na elektrinu

V aplikácii eWeLink môžete sledovať históriu nameranej spotreby a zobrazovať údaje podľa jednotlivých časových období. Dáta je možné exportovať na ďalšie spracovanie.

Aplikácia umožňuje nastaviť aj cenu elektrickej energie a pri podporovaných tarifách pracovať s časovo rozlíšenými cenami (Time-of-Use). Vďaka tomu získate prehľad o približných nákladoch na prevádzku pripojeného spotrebiča.

Automatická detekcia dokončenia cyklu

Zariadenie dokáže vyhodnocovať zmeny odoberaného výkonu a na ich základe rozpoznať stav pripojeného spotrebiča.

Funkciu môžete využiť napríklad pri:

• práčke,

• sušičke,

• umývačke riadu,

• kávovare,

• inom spotrebiči s predvídateľným priebehom spotreby.

Po dokončení cyklu môže systém odoslať upozornenie do telefónu. Nastaviteľné oneskorenie pomáha obmedziť falošné upozornenia spôsobené krátkodobými poklesmi výkonu počas prevádzky spotrebiča.

Sledovanie prevádzky a plánovanie údržby

MINI ONE PM-ZB1GSP môže sledovať aj čas, počas ktorého odber prekračuje nastavenú hodnotu výkonu.

Túto funkciu môžete využiť napríklad pri zariadeniach, ktoré vyžadujú pravidelnú údržbu. Na základe času prevádzky môže systém upozorniť na potrebu servisu alebo kontroly.

Viacúrovňová ochrana elektrického obvodu

Relé umožňuje sledovať nastavené limity elektrických parametrov a reagovať na ich prekročenie. Podporované sú ochranné funkcie pre:

• nadprúd,

• preťaženie,

• prepätie,

• podpätie.

Pri prekročení nastavených hodnôt môže zariadenie odpojiť pripojenú záťaž.

Konkrétne limity je možné prispôsobiť podľa typu pripojeného spotrebiča a elektrického obvodu.

Kompaktný retrofit do existujúcej elektroinštalácie

Rozmery iba 39,5 × 33 × 16,8 mm umožňujú inštaláciu modulu do vhodnej elektroinštalačnej krabice za existujúci vypínač alebo zásuvku.

Výrobca odporúča inštalačnú krabicu s hĺbkou minimálne 60 mm.

Na pripojenie je potrebný fázový aj nulový vodič (L + N).

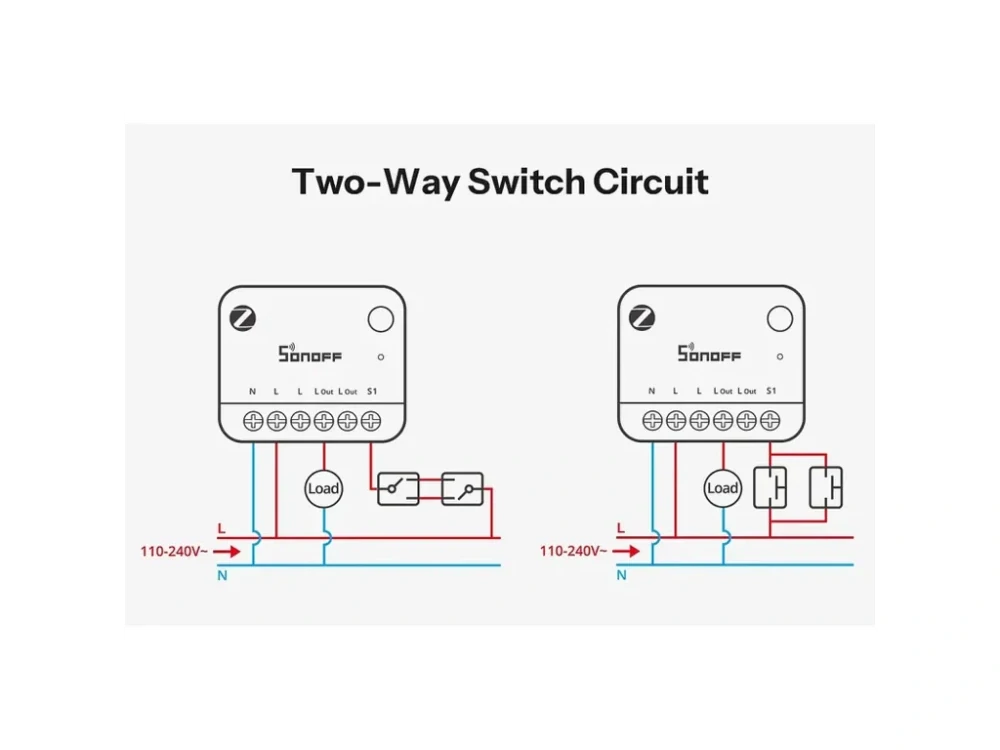

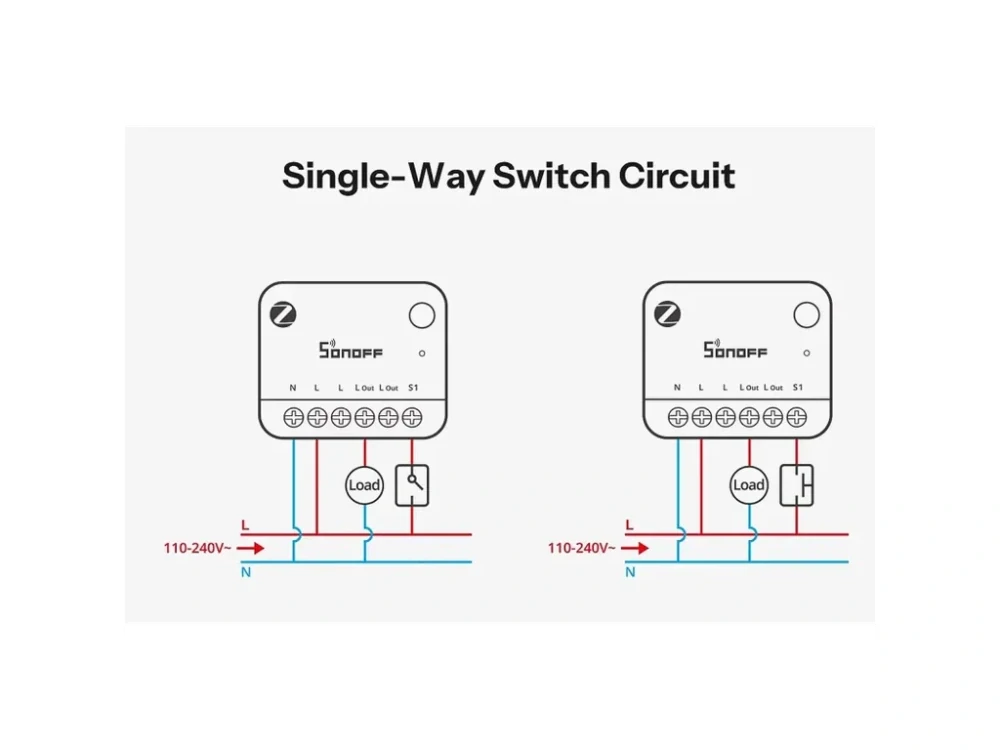

Viac režimov ovládania externým vypínačom

MINI ONE PM-ZB1GSP podporuje viacero spôsobov práce s pripojeným fyzickým vypínačom alebo tlačidlom:

• Pulzný režim – krátke stlačenie zmení stav relé.

• Hranový režim – stav relé sa zmení pri zmene polohy vypínača.

• Sledovací režim – relé kopíruje stav klasického vypínača.

Vďaka tomu je možné modul prispôsobiť rôznym existujúcim typom ovládania.

Detached Relay – smart ovládanie bez odpojenia smart žiarovky

Funkcia Detached Relay umožňuje oddeliť fyzický vypínač od samotného spínacieho relé.

Po jej aktivácii môže fyzické tlačidlo alebo vypínač odosielať povel do smart domácnosti bez toho, aby sa prerušílo napájanie pripojenej záťaže. To je praktické napríklad pri smart žiarovkách, ktoré potrebujú zostať neustále napájané.

Smart žiarovku tak môžete ovládať fyzickým tlačidlom, aplikáciou, automatizáciou alebo hlasovým asistentom bez toho, aby jej vypnutie na stene prerušilo napájanie.

Zigbee 3.0 a funkcia routera

SONOFF MINI ONE PM-ZB1GSP komunikuje prostredníctvom Zigbee 3.0 (IEEE 802.15.4).

Keďže je zariadenie napájané zo siete, môže fungovať aj ako Zigbee router, ktorý prijíma a ďalej prenáša komunikáciu medzi Zigbee zariadeniami. Môže tak pomôcť zlepšiť pokrytie a stabilitu Zigbee siete.

Deklarovaný dosah ku kompatibilnej Zigbee bráne je až 180 m, pričom v režime Turbo Mode môže dosiahnuť až 250 m v závislosti od podmienok prostredia.

Bluetooth Proximity Mode

Okrem Zigbee podporuje zariadenie aj Bluetooth Proximity Mode. V prípade, že nemáte práve dostupnú Zigbee bránu alebo je jej komunikácia problematická, môžete sa k zariadeniu v blízkosti pripojiť kompatibilným smartfónom cez Bluetooth a vykonať základné nastavenia alebo ovládanie.

Kompatibilita so smart home systémami

MINI ONE PM-ZB1GSP je možné zapojiť do rôznych smart home systémov prostredníctvom kompatibilnej Zigbee brány alebo koordinátora.

Podporované riešenia zahŕňajú:

• eWeLink

• Home Assistant

• Zigbee2MQTT

• ZHA

• Amazon Alexa prostredníctvom kompatibilného ekosystému

• Samsung SmartThings

• Apple Home prostredníctvom kompatibilného Matter Bridge

V Home Assistant je možné využiť meranie spotreby, výkon, stav relé a ďalšie dostupné údaje na vytváranie lokálnych automatizácií.

Zigbee binding

Pokročilí používatelia môžu využiť aj Zigbee binding, ktorý umožňuje pri kompatibilných zariadeniach prepojiť relé priamo s Zigbee tlačidlom bez toho, aby každý povel musel spracovávať Home Assistant alebo iný centrálny systém.

Praktické využitie

Smart ovládanie svetla

Nainštalujte MINI ONE PM-ZB1GSP za existujúci vypínač a získajte možnosť ovládať svetlo fyzicky aj prostredníctvom smart home systému.

Meranie spotreby klimatizácie

Sledujte spotrebu klimatizácie v reálnom čase aj v histórii a zároveň ju ovládajte na diaľku.

Ovládanie a meranie spotreby bojlera

Zariadenie umožní sledovať spotrebu elektrického bojlera a podľa potreby ho zapínať alebo vypínať prostredníctvom automatizácie.

Práčka alebo sušička

Sledujte priebeh spotreby a nastavte upozornenie po dokončení pracieho alebo sušiaceho cyklu.

Balkónová fotovoltika

Obojsmerné meranie umožňuje sledovať tok energie pri menších fotovoltických systémoch.

Smart žiarovka s fyzickým tlačidlom

Pomocou funkcie Detached Relay môže fyzické tlačidlo ovládať smart žiarovku bez prerušenia jej napájania.

Hlavné výhody

• Zigbee 3.0 smart relé s meraním spotreby

• Spínanie záťaže až 16 A

• Meranie napätia, prúdu, výkonu a elektrickej energie

• Obojsmerné meranie energie

• História a analýza spotreby

• Výpočet nákladov na elektrinu

• Upozornenie na dokončenie cyklu spotrebiča

• Nastaviteľné ochrany proti nadprúdu, preťaženiu, prepätiu a podpätia

• Kompaktné rozmery 39,5 × 33 × 16,8 mm

• Viac režimov pre externý vypínač

• Detached Relay

• Bluetooth Proximity Mode

• Funkcia Zigbee routera

• Turbo Mode s dosahom až 250 m podľa podmienok

• Podpora Home Assistant, Zigbee2MQTT a ZHA

• Možnosť integrácie cez Matter Bridge

• Vyžaduje nulový vodič (N)

Technické parametre

SONOFF MINI-ZB1GSP vs. MINI-ZB1GP

Hlavný rozdiel medzi týmito dvoma modulmi je jednoduchý:

MINI-ZB1GSP je teda vhodný v prípade, keď chcete spotrebu zároveň merať aj ovládať. MINI-ZB1GP je určený na situácie, kde potrebujete iba meranie elektrickej energie bez spínania záťaže.

Bezpečnostné upozornenie

SONOFF MINI ONE PM-ZB1GSP sa pripája priamo do elektrickej siete 230 V. Montáž a zapojenie by mala vykonať kvalifikovaná osoba podľa platných bezpečnostných predpisov.

Pred inštaláciou skontrolujte typ a maximálne zaťaženie elektrického obvodu, kompatibilitu elektroinštalačnej krabice a dostupnosť fázového a nulového vodiča (L + N).
